Bausatz Hamburg Dreh-Kugelschreiber

Menge Stückpreis Grundpreis
bis 9 16,80 € * 16,80 € * / 1 Satz
ab 10 16,30 € * 16,30 € * / 1 Satz
ab 20 15,96 € * 15,96 € * / 1 Satz
Inhalt: 1 Satz

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-4 Werktage

Minenfarbe:

Bitte wählen sie die gewünschte Minenfarbe

  • HH101.1
Qualitativ sehr hochwertiger und eleganter Kugelschreiber-Bausatz mit Dreh-Mechanik.... mehr
Produktinformationen "Bausatz Hamburg Dreh-Kugelschreiber"

Qualitativ sehr hochwertiger und eleganter Kugelschreiber-Bausatz mit Dreh-Mechanik.

HH101-DR-KU-Bausatz

Lieferumfang - 1 Stk. Bausatz bestehend aus:
1 Stk. Spitze
1 Stk. Drehmechanik, vormontiert in Klippbuchse
1 Stk. Klipp
1 Stk. Drehbuchse für Endkappe
1 Stk. Gewindebuchse
1 Stk. Feder
1 Stk. Messingröhrchen für Drehbleistift und Drehkugelschreiber
1 Stk. Mine

Detaillierte Beschreibung der Einzelteile:

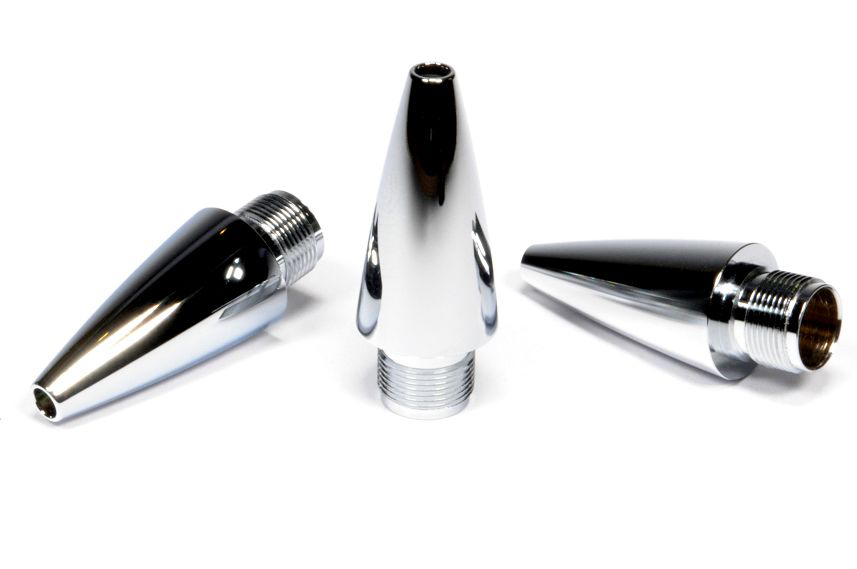

HH302-Spitze-KU-BL Spitze:
Messing, glanzverchromt, Innengewinde zum Einschrauben der Minenmechanik bei Verwendung als Bleistift.
Außengewinde: M8 x 0,5 mm
Passend für: alle Hamburg Bleistift und Kugelschreiber.
Made in Germany
HH301-Drehmechanik-KU01 Drehmechanik, vormontiert in Klippbuchse:
Messing, glanzverchromt.
Drehmechanik (1), weichschaltend, geräuschlos, rastet in der "Ein-Stellung" ein, fest verbaut in der Mechanikbuchse (5), mit Führungsring (2) für einen sicheren Sitz der Kappenbuchse. Klippring (3) zeigt den Durchmesser der Holzoberfläche. Klippnut (4) zur Aufnahme des Klipps, welcher so verdrehsicher montiert wird.
Made in Germany
HH304-Klipp Klipp:
Federstahl, glanzverchromt, mit Lasche zur verdrehsicheren Montage in der Klippbuchse, mit angeformter Kugel an der Innenseite.
Made in Germany
HH205-Drehbuchse

Drehbuchse für Endkappe:
Aus Messing mit Rändelung für besseren Halt des Holzes (Klebers).
Inliegende, fest montierte Spannbuchse aus Federstahl für zuverlässigen Sitz auf der Drehmechanik.
Bohrung in Blank: 9,5 mm
Made in Germany

HH306-Gewindebuchse

Gewindebuchse für Spitze:
Aus Messing.
Innengewinde: M8 x 0,5 mm
Montagerichtung: Markierungsring (Rille auf Buchse) zuerst in das Messingröhrchen.
Passend zu: allen Hamburg Bausätzen.

Made in Germany

HH307-MS-Rohr-Dreh-KU-BL Messingröhrchen:
Länge: 92 mm
Bohrung in Blank: 9,5 mm
Passend für: Hamburg Dreh-Bleistift und Hamburg Dreh-Kugelschreiber.
Passt nicht: bei allen anderen Hamburg Bausätzen, da andere Längen.
Made in Germany
HH308-Feder-Dreh-KU-BL

Feder:
Material: Federstahl
Passen zu: Hamburg Dreh-Kugelschreiber.
Passt nicht: Hamburg Klick-Kugelschreiber, Berlin-Kugelschreiber, Berlin MINI Kugelschreiber.
Montagerichtung: dünneres Ende (auf dem Bild - oben) in die Spitze.

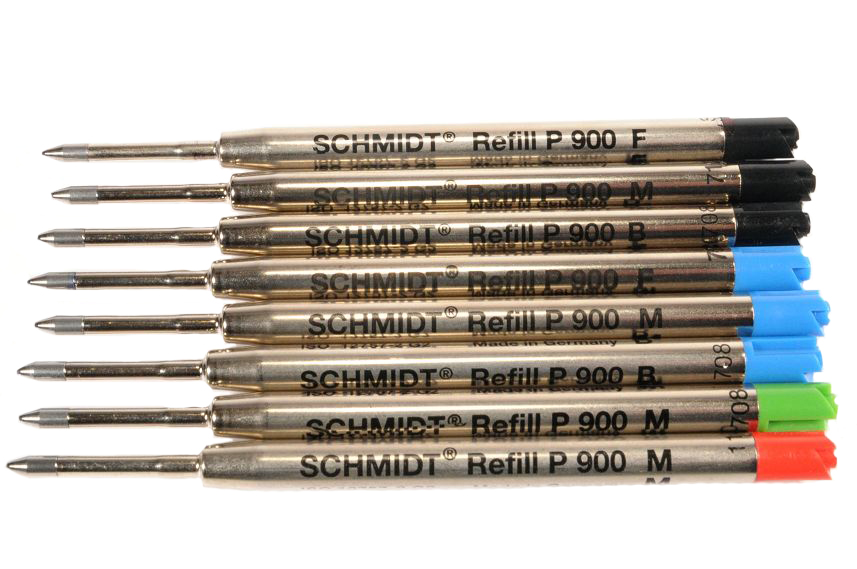

VER103-G2-Grossraumminen Mine:
Format: G2 Großraummine (Parker Style)
Aufschrift: Schmidt Refill P900
Dokumentenecht: nach ISO 12757-2
Farben: Schwarz, Rot, Blau, Grün
Strichbreiten: F, M und B bei Schwarz und Blau, M bei Rot und Grün
Passend zu folgenden Bausätzen: Hamburg Dreh-Kugelschreiber (im Bausatz enthalten), Hamburg Klick-Kugelschreiber und Dresden Klick-Kugelschreiber (im Bausatz ist die Schmidt-Softline-Mine enthalten).
Made in Germany
 Anleitung-PDF-Video

Bauanleitung für Hamburg Dreh-Kugelschreiber:
PDF-Dokument

Hochglanzlackierung auf Schreibgeräten:
VIDEO-Anleitung

Alle anderen Bauanleitungen:
VIDEO-Messingröhrchen mit PU-Kleber in Pen Blank einkleben

Als PDF-Dokument oder als VIDEO
gibt's hier
