Bausatz Hamburg-Füller

Menge Stückpreis Grundpreis
bis 9 24,10 € * 24,10 € * / 1 Satz
ab 10 23,38 € * 23,38 € * / 1 Satz
ab 20 22,90 € * 22,90 € * / 1 Satz
Inhalt: 1 Satz

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-4 Werktage

  • HH901
Qualitativ sehr hochwertiger und variabler Bausatz für Füller. Lieferumfang - 1... mehr
Produktinformationen "Bausatz Hamburg-Füller"

Qualitativ sehr hochwertiger und variabler Bausatz für Füller.

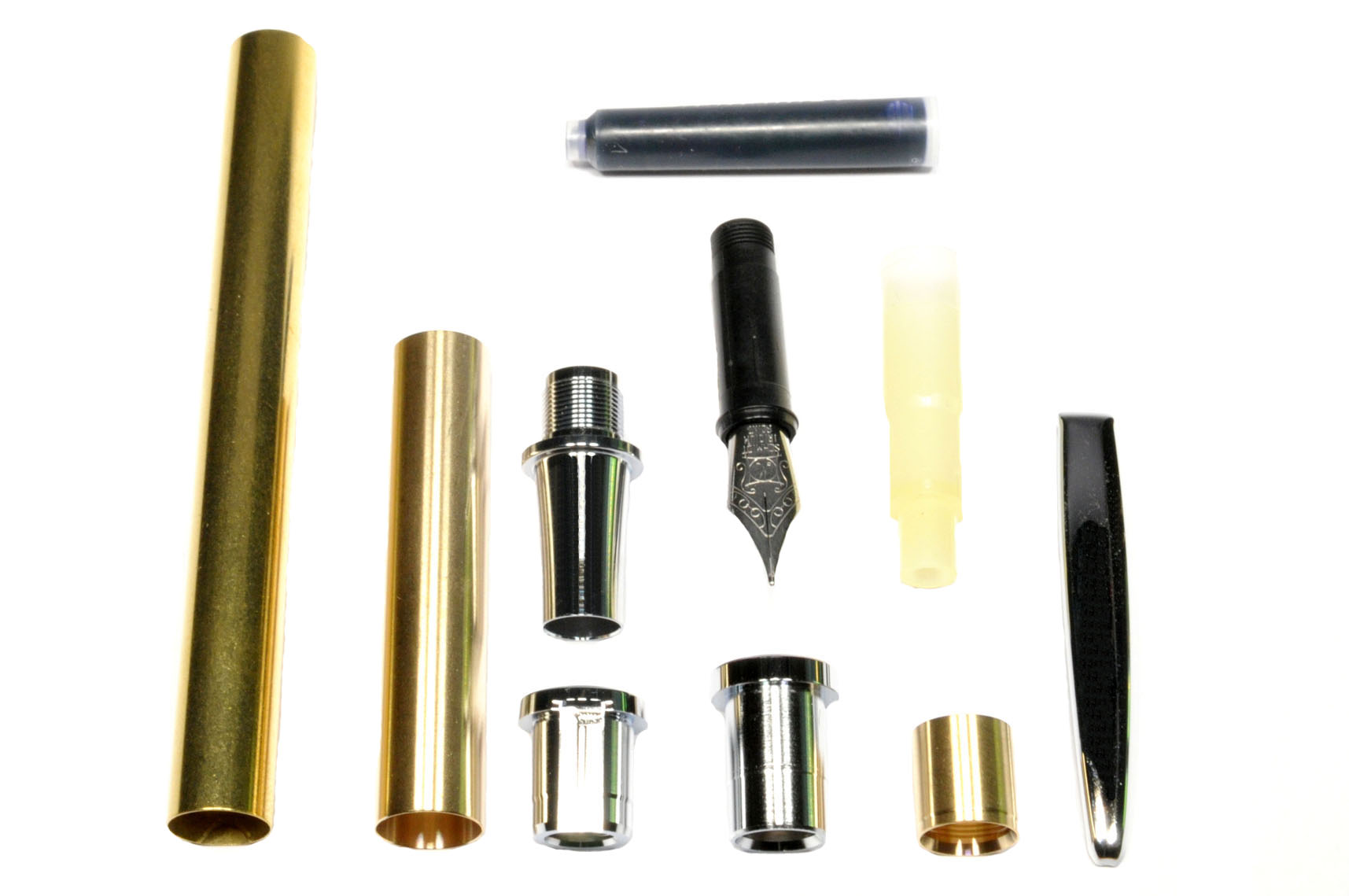

HH901-F Lieferumfang - 1 Stk. Bausatz Hamburg Füller bestehend aus:
1 Stk. Messingröhrchen für Schaft
1 Stk. Messingröhrchen für Kappe
1 Stk. Klippbuchse (Endkappe für Kappe) mit Klippaussparung
1 Stk. Endkappe für Schaft
1 Stk. Gewindebuchse
1 Stk. Klipp
1 Stk. Griffstück für Füller oder Patronenroller
1 Stk. Tintenleitsystem
1 Stk. Edelstahl Schreibfeder, Strichbreite M - bereits in Tintenleitsystem montiert
1 Stk. Kappendichtung
1 Stk. Tintenpatrone mit Standard-Anschluss (Pelikan)


Detaillierte Beschreibung der Einzelteile:

HH330-MS-Rohr-F-RB-PR

Messingröhrchen:
Länge: 86 mm
Bohrung in Blank: 9,5 mm
Passend zu: Hamburg Füller, Hamburg Rollerball, Hamburg Patronenroller - Schaft.
Passt nicht: zu allen anderen Hamburg Bausätzen - da andere Längen.
Made in Germany

HH331-MS-Rohr-F-RB-PR Messingröhrchen:
Länge: 49 mm
Bohrung in Blank: 10,0 mm

Passend zu: Hamburg Füller, Hamburg Füller CE1, Hamburg Füller CE2, Hamburg Rollerball, Hamburg Rollerball CE1, Hamburg Rollerball CE2, Hamburg Patronenroller, Hamburg Patronenroller CE1, Hamburg Patronenroller CE2.
Passt nicht: zum Hamburg Kugelschreiber und Bleistift Bausätzen.
Made in Germany
HH333-Klippbuchse Klippbuchse:
Passend zu: Hamburg Füller, Hamburg Füller CE1, Hamburg Rollerball, Hamburg Rollerball CE1, Hamburg Patronenroller, Hamburg Patronenroller CE1.
Passt nicht: Hamburg CE2-Bausätze, da diese keinen Klipp haben.
Material: Messing, glanzverchromt, mit Aussparung zur verdrehsicheren Montag des Klipp.
Innengewinde: Zum einschrauben der Kappendichtung
Made in Germany
HH334-Endkappe-F-RB-PR Endkappe:
Passend zu: Hamburg Füller, Hamburg Rollerball, Hamburg Patronenroller.
Passt nicht: bei Hamburg CE1 und CE2 Bausätzen - diese benötigen keine Endkappe.
Material: Messing, glanzverchromt.
Made in Germany
HH306-Gewindebuchse Gewindebuchse:
Innengewinde: M8 x 0,5 mm
Montagerichtung: Markierungsring (Rille auf Buchse) zuerst in das Messingröhrchen
Passend zu: allen Hamburg Bausätzen
Made in Germany
HH304-Klipp Klipp:
Material: Federstahl, glanzverchromt, mit angeformter Kugel an der Innenseite, mit Lasche zur verdrehsicheren Montage.
Passend zu: alle Hamburg Bausätze mit Klipp
Made in Germany
HH335-Griff-F-PR Griffstück:
Material: Messing, glanzverchromt
Gewinde: M8 x 0,5 mm
In das Griffstück wird wahlweise eine Schreibfeder mit Tintenleitsystem oder das Patronenroller-Schreibsystem (PRS) eingeschraubt.
Passend zu: Hamburg Füller, Hamburg Füller CE1, Hamburg Füller CE2, Hamburg Patronenroller, Hamburg Patronenroller CE1, Hamburg Patronenroller CE2.
Made in Germany
HH-Stahlfeder-mit-Tintenleiter Schreibfeder mit Tintenleitsystem:
Material: Edelstahlfeder poliert
Strichbreite: M (medium) - der Hamburg Füller wird ausschließlich mit dieser Schreibfeder ausgeliefert. Zahlreiche andere Modelle sind als Zubehör erhältlich.
Tintenleitsystem: Kunststoff, mit fest eingebauter Schreibfeder, zum Einschrauben in das Griffstück.
Made in Germany
HH332-Dichtung Kappendichtung:
Passend zu: Hamburg Füller, Hamburg Füller CE1, Hamburg Füller CE2, Hamburg Rollerball, Hamburg Rollerball CE1, Hamburg Rollerball CE2, Hamburg Patronenroller, Hamburg Patronenroller CE1, Hamburg Patronenroller CE2.
Material: POM.
Dichtung wird in die Klippbuchse eingeschraubt - dabei schneidet sich ein Gewinde auf die Kappendichtung. Sie kann nachträglich einfach ausgetauscht und eingestellt werden.
Made in Germany
Pelikan-Patrone Tintenpatrone:
Achten sie beim Kauf der Tintenpatronen unbedingt auf den Anschluss. Alle meine Füller- und Patronenroller-Bausätze haben den Standard-Anschluss, wie er bei Pelikan zu finden ist.
Hamburg Füller und Patronenroller können mit 2 Stk. dieser Patronen bestückt werden - so haben sie immer eine Reservepatrone vorrätig.
Pen-Blanks

Pen Blanks
Aus verschiedenen Hölzern, passend zugeschnitten für
Hamburg Füller, Rollerball oder Patronenroller
Achtung: Passen nicht für Hamburg CE1 oder CE2 Bausätze

Anleitung-PDF-Video

Bauanleitung für Hamburg Füller:
als PDF-Dokument

Hochglanzlackierung auf Schreibgeräten:
VIDEO-Anleitung

Alle anderen Bauanleitungen:
VIDEO-Messingröhrchen mit PU-Kleber in Pen Blank einkleben

Als PDF-Dokument oder als VIDEO
gibt's hier
