Bausatz Hamburg-Rollerball

Menge Stückpreis Grundpreis
bis 9 22,90 € * 22,90 € * / 1 Satz
ab 10 22,21 € * 22,21 € * / 1 Satz
ab 20 21,75 € * 21,75 € * / 1 Satz
Inhalt: 1 Satz

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-4 Werktage

  • HH801
Qualitativ sehr hochwertiger und variabler Bausatz für Rollerball. Lieferumfang... mehr
Produktinformationen "Bausatz Hamburg-Rollerball"

Qualitativ sehr hochwertiger und variabler Bausatz für Rollerball.

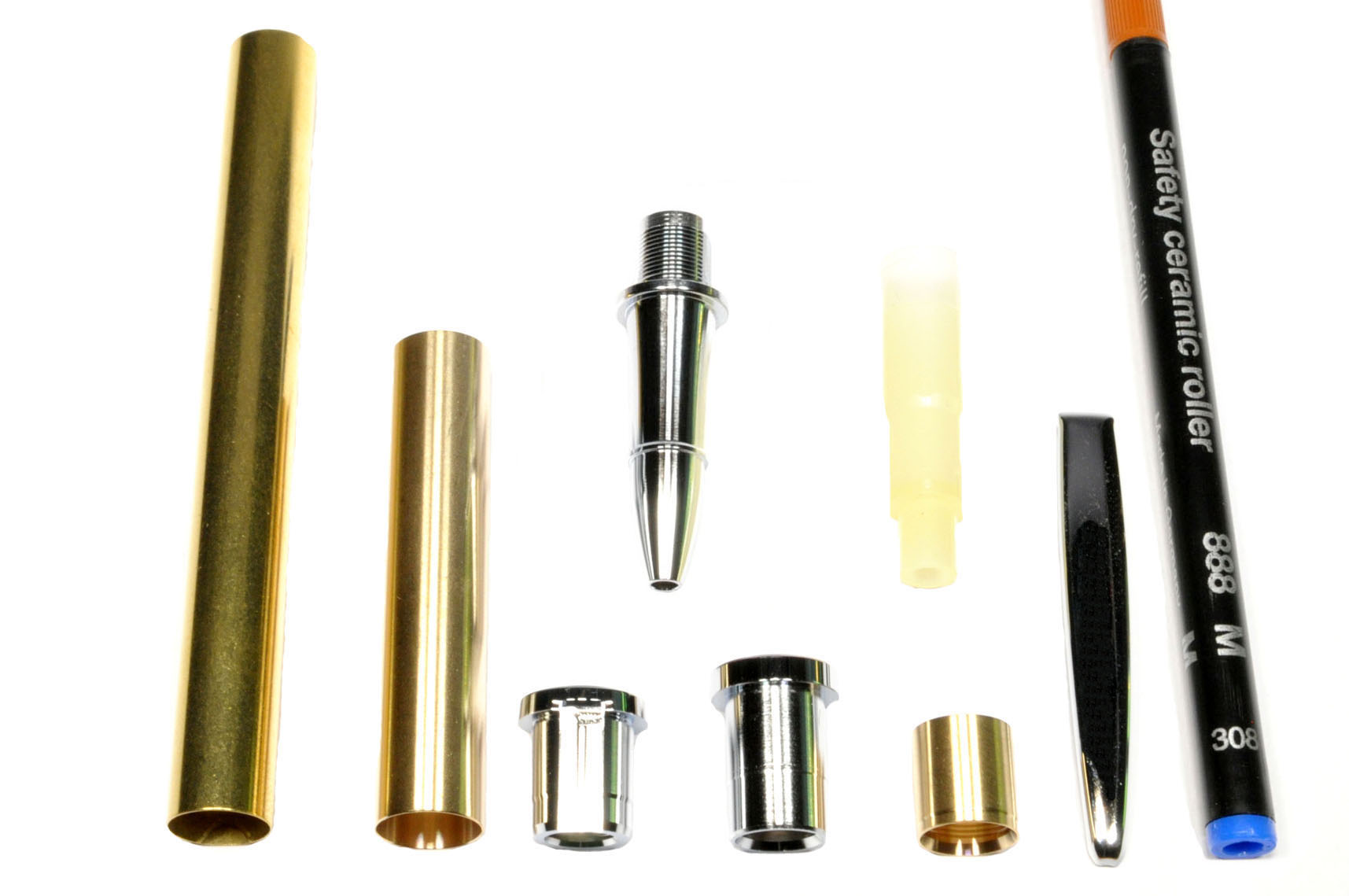

HH801-RB Lieferumfang - 1 Stk. Bausatz Hamburg Rollerball bestehend aus:
1 Stk. Messingröhrchen für Schaft
1 Stk. Messingröhrchen für Kappe
1 Stk. Klippbuchse (Endkappe für Kappe) mit Klippaussparung
1 Stk. Endkappe für Schaft
1 Stk. Gewindebuchse
1 Stk. Klipp
1 Stk. Griffstück für Rollerball
1 Stk. Kappendichtung
1 Stk. Rollerballmine

Detaillierte Beschreibung der Einzelteile:

HH330-MS-Rohr-F-RB-PR

Messingröhrchen:
Länge: 86 mm
Bohrung in Blank: 9,5 mm
Passend zu: Hamburg Füller, Hamburg Rollerball, Hamburg Patronenroller - Schaft.
Passt nicht: zu allen anderen Hamburg Bausätzen - da andere Längen.
Made in Germany

HH331-MS-Rohr-F-RB-PR Messingröhrchen:
Länge: 49 mm
Bohrung in Blank: 10,0 mm

Passend zu: Hamburg Füller, Hamburg Füller CE1, Hamburg Füller CE2, Hamburg Rollerball, Hamburg Rollerball CE1, Hamburg Rollerball CE2, Hamburg Patronenroller, Hamburg Patronenroller CE1, Hamburg Patronenroller CE2.
Passt nicht: zum Hamburg Kugelschreiber und Bleistift Bausätzen.
Made in Germany
HH333-Klippbuchse Klippbuchse:
Passend zu: Hamburg Füller, Hamburg Füller CE1, Hamburg Rollerball, Hamburg Rollerball CE1, Hamburg Patronenroller, Hamburg Patronenroller CE1.
Passt nicht: Hamburg CE2-Bausätze, da diese keinen Klipp haben.
Material: Messing, glanzverchromt, mit Aussparung zur verdrehsicheren Montag des Klipp.
Innengewinde: Zum einschrauben der Kappendichtung
Made in Germany
HH334-Endkappe-F-RB-PR Endkappe:
Passend zu: Hamburg Füller, Hamburg Rollerball, Hamburg Patronenroller.
Passt nicht: bei Hamburg CE1 und CE2 Bausätzen - diese benötigen keine Endkappe.
Material: Messing, glanzverchromt.
Made in Germany

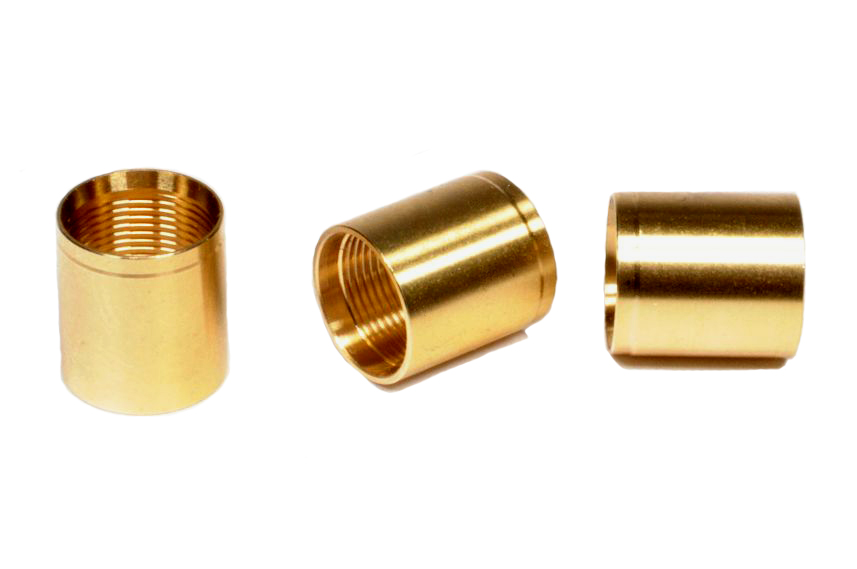

HH306-Gewindebuchse Gewindebuchse:
Innengewinde: M8 x 0,5 mm
Montagerichtung: Markierungsring (Rille auf Buchse) zuerst in das Messingröhrchen
Passend zu: allen Hamburg Bausätzen
Made in Germany
HH304-Klipp Klipp:
Material: Federstahl, glanzverchromt, mit angeformter Kugel an der Innenseite, mit Lasche zur verdrehsicheren Montage.
Passend zu: alle Hamburg Bausätze mit Klipp
Made in Germany

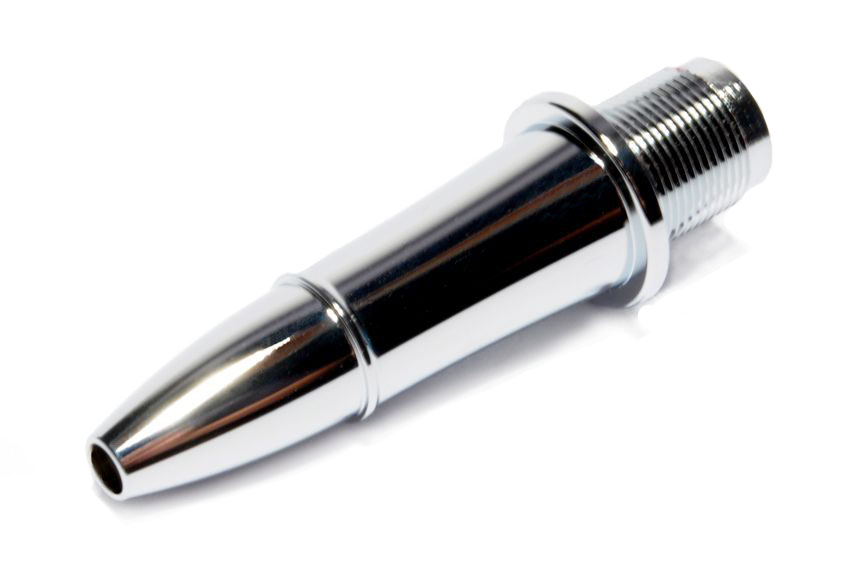

HH336-Griff-RB Griffstück für Hamburg Rollerball:
Material: Messing, glanzverchromt
Gewinde: M8 x 0,5 mm
Passend zu: Hamburg Rollerball, Hamburg Rollerball CE1, Hamburg Rollerball CE2.
Feder: in der Spitze fest montiert

Made in Germany

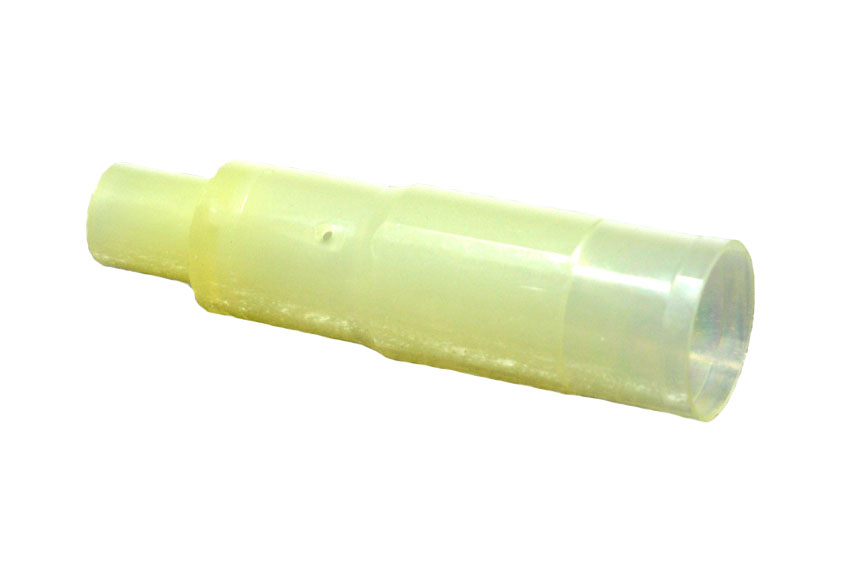

HH332-Dichtung Kappendichtung:
Passend zu: Hamburg Füller, Hamburg Füller CE1, Hamburg Füller CE2, Hamburg Rollerball, Hamburg Rollerball CE1, Hamburg Rollerball CE2, Hamburg Patronenroller, Hamburg Patronenroller CE1, Hamburg Patronenroller CE2.
Material: POM.
Dichtung wird in die Klippbuchse eingeschraubt - dabei schneidet sich ein Gewinde auf die Kappendichtung. Sie kann nachträglich einfach ausgetauscht und eingestellt werden.
Made in Germany
VER301
Rollerballmine:

Aufdruck: Schmidt Safety ceramic roller 888, non-dry-refill.
Farben und Strichbreiten:
Schwarz in F (fine) und M (medium)
Blau in F (fine) und M (medium)
Rot in M (medium)
Grün in M (medium)
Passend zu: Hamburg Rollerball, Hamburg Rollerball CE1, Hamburg Rollerball CE2.
Made in Germany
Anleitung-PDF-Video


Bauanleitung für Hamburg Rollerball:

als PDF-Dokument

Hochglanzlackierung auf Schreibgeräten:
VIDEO-Anleitung

Alle anderen Bauanleitungen:
VIDEO-Messingröhrchen mit PU-Kleber in Pen Blank einkleben
Als PDF-Dokument oder als VIDEO
gibt's hier
