Bausatz Hamburg Patronenroller CE2

Menge Stückpreis Grundpreis
bis 9 22,90 € * 22,90 € * / 1 Satz
ab 10 22,21 € * 22,21 € * / 1 Satz
ab 20 21,75 € * 21,75 € * / 1 Satz
Inhalt: 1 Satz

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-4 Werktage

  • HH703
Qualitativ sehr hochwertiger und variabler Bausatz für Patronenroller welche in der C losed... mehr
Produktinformationen "Bausatz Hamburg Patronenroller CE2"

Qualitativ sehr hochwertiger und variabler Bausatz für Patronenroller welche in der Closed End 2-seitig (CE2) Version hergestellt werden.

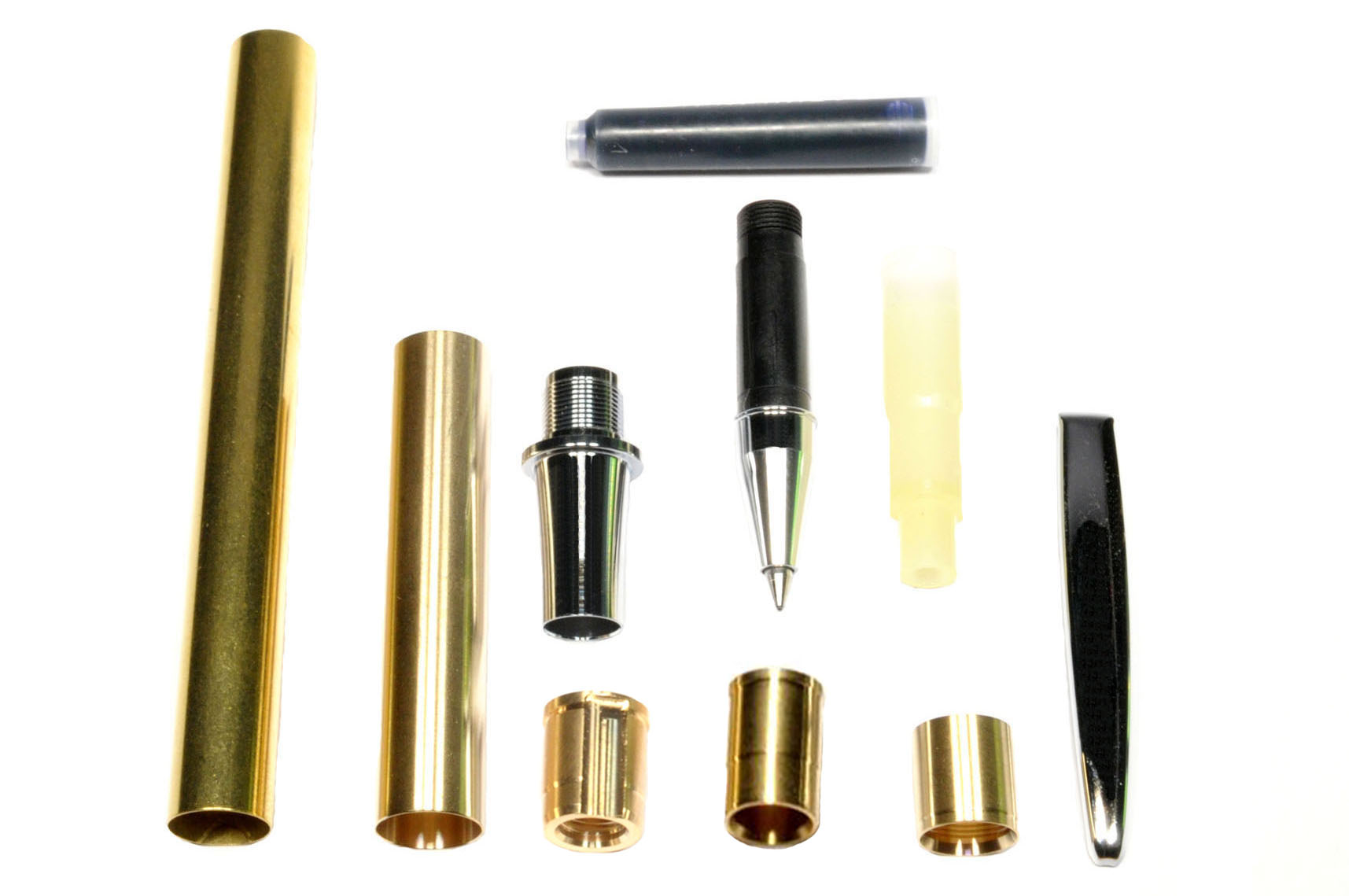

HH703-PR-CE2 Lieferumfang - 1 Stk. Bausatz Hamburg Patronenroller CE2 bestehend aus:
1 Stk. Messingröhrchen für Schaft
1 Stk. Messingröhrchen für Kappe
1 Stk. Klippbuchse (Endkappe für Kappe)
1 Stk. Endkappe für Schaft
1 Stk. Gewindebuchse
1 Stk. Klipp
1 Stk. Griffstück für Füller oder Patronenroller
1 Stk. PRS (Patronen-Roller-System)
1 Stk. Kappendichtung
1 Stk. Tintenpatrone mit Standard-Anschluss (Pelikan)

Detaillierte Beschreibung der Einzelteile:

HH342-MS-Rohr-CE1-CE2-F-RB-PR Messingröhrchen:
Länge: 81 mm
Bohrung in Blank: 9,5 mm
Passend zu: Hamburg Füller CE1, Hamburg Rollerball CE1, Hamburg Patronenroller CE1, Hamburg Füller CE2, Hamburg Rollerball CE2, Hamburg Patronenroller CE2 - Schaft.
Passt nicht: zu allen anderen Hamburg Bausätzen - da andere Längen.
Made in Germany
HH331-MS-Rohr-F-RB-PR Messingröhrchen:
Länge: 49 mm
Bohrung in Blank: 10,0 mm

Passend zu: Hamburg Füller, Hamburg Füller CE1, Hamburg Füller CE2, Hamburg Rollerball, Hamburg Rollerball CE1, Hamburg Rollerball CE2, Hamburg Patronenroller, Hamburg Patronenroller CE1, Hamburg Patronenroller CE2.
Passt nicht: zum Hamburg Kugelschreiber und Bleistift Bausätzen.
Made in Germany
HH340-Klippbuchse-CE2 Klippbuchse:
Passend zu: Hamburg Füller CE2, Hamburg Rollerball CE2, Hamburg Patronenroller CE2.
Passt nicht: Hamburg und Hamburg CE2-Bausätze, da diese verchromte Klippbuchsen benötigen.
Material: Messing
Innengewinde: Zum einschrauben der Kappendichtung
Made in Germany
HH341-Endkappe-CE1-CE2 Endkappe:
Passend zu: Hamburg Füller CE1, Hamburg Rollerball CE1, Hamburg Patronenroller CE1, Hamburg Füller CE2, Hamburg Rollerball CE2, Hamburg Patronenroller CE2.
Passt nicht: bei Hamburg Füller, Rollerball und Patronenroller, diese benötigen die verchromten Endkappen.
Material: Messing
Made in German
HH306-Gewindebuchse Gewindebuchse:
Innengewinde: M8 x 0,5 mm
Montagerichtung: Markierungsring (Rille auf Buchse) zuerst in das Messingröhrchen
Passend zu: allen Hamburg Bausätzen
Made in Germany
HH304-Klipp Klipp:
Material: Federstahl, glanzverchromt, mit angeformter Kugel an der Innenseite, mit Lasche zur verdrehsicheren Montage.
Passend zu: alle Hamburg Bausätze mit Klipp
Made in Germany
HH335-Griff-F-PR Griffstück:
Material: Messing, glanzverchromt
Gewinde: M8 x 0,5 mm
In das Griffstück wird wahlweise eine Schreibfeder mit Tintenleitsystem oder das Patronenroller-Schreibsystem (PRS) eingeschraubt.
Passend zu: Hamburg Füller, Hamburg Füller CE1, Hamburg Füller CE2, Hamburg Patronenroller, Hamburg Patronenroller CE1, Hamburg Patronenroller CE2.
Made in Germany
HH337-PRS Patronen-Roller-System
Tintenleitsystem mit Metallspitze und Keramik-Kugel.
Passend für: Hamburg Patronenroller, Hamburg Patronenroller CE1, Hamburg Patronenroller CE2.
Anschluss: Standard (Pelikan)
Schreibmedium: Tintenpatronen oder Tintenkonverter mit Standard-Anschluss (z.B. Pelikan).
Made in Germany
HH332-Dichtung Kappendichtung:
Passend zu: Hamburg Füller, Hamburg Füller CE1, Hambrug Füller CE2, Hamburg Rollerball, Hamburg Rollerball CE1, Hamburg Rollerball CE2, Hamburg Patronenroller, Hamburg Patronenroller CE1, Hamburg Patronenroller CE2.
Material: POM.
Dichtung wird in die Klippbuchse eingeschraubt - dabei schneidet sich ein Gewinde auf die Kappendichtung. Sie kann nachträglich einfach ausgetauscht und eingestellt werden.
Made in Germany
Pelikan-Patrone Tintenpatrone:
Achten sie beim Kauf der Tintenpatronen unbedingt auf den Anschluss. Alle meine Füller- und Patronenroller-Bausätze haben den Standard-Anschluss, wie er bei Pelikan zu finden ist.
Hamburg Füller und Patronenroller können mit 2 Stk. dieser Patronen bestückt werden - so haben sie immer eine Reservepatrone vorrätig.
 Anleitung-PDF-Video

Bauanleitung für Hamburg Füller:
als PDF-Dokument

Hochglanzlackierung auf Schreibgeräten:
VIDEO-Anleitung

Alle anderen Bauanleitungen:
VIDEO-Messingröhrchen mit PU-Kleber in Pen Blank einkleben
Als PDF-Dokument oder als VIDEO
gibt's hier
