Bausatz Kolbenfüller München

120,00 € *
Inhalt: 1 Satz

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-4 Werktage

  • MUC001
  • in Deutschland ab € 150,00 Bestellwert
Der Bausatz Kolbenfüller-München wurde in Zusammenarbeit von Gerhard Liebensteiner, S chreib G... mehr
Produktinformationen "Bausatz Kolbenfüller München"

Der Bausatz Kolbenfüller-München wurde in Zusammenarbeit von Gerhard Liebensteiner, SchreibGeräteDesign und Schmidt Technology entwickelt und durch Schmidt Technology hergestellt.
Besonderheiten des Kolbefüller-München:
-
Es ist ein Bausatz für einen "echten" Kolbenfüller. Der Füller kann nicht mit einem Konverter, bzw. mit Tintenpatronen befüllt, bzw. betrieben werden. Das Nachfüllen der Tinte erfolgt ausschließlich durch Ansaugen über die Feder und dem Tintenleitsystem.

- Bei diesem Füller werden die Einzelteile nicht miteinander verpresst, sondern verschraubt oder/und geklebt. Dies hat den Vorteil, dass vor der endgültigen Montage eine "Trockenmontage" (also ohne Kleber) möglich ist. So können die Einzelteile auf Passgenauigkeit überprüft werden. Zudem kommt es bei der Montage nicht zu Spannungsrissen, wie es beim verpressen manchmal der Fall ist.

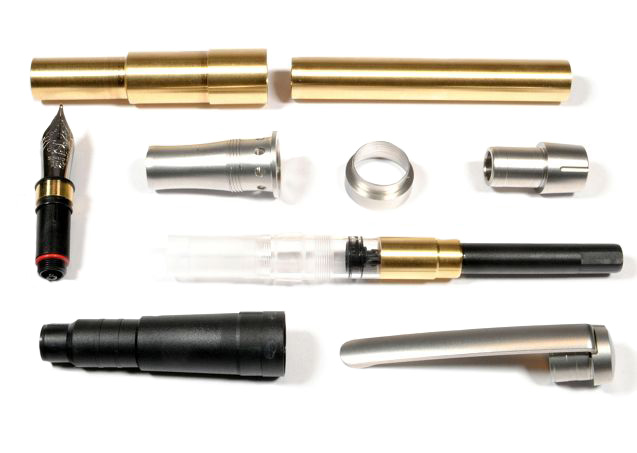

Muc001b Lieferumfang - 1 Stk. Bausatz Kolbenfüller München bestehend aus:
1 Stk. Messingröhrchen für Füller-Kappe
1 Stk. Messingröhrchen für Füller-Schaft
1 Stk. Schreibeinheit - Tintenleitsystem mit Schreibfeder aus Edelstahl in der Strichbreite M, einschl. Dichtungen
1 Stk. Griffstück
1 Stk. Mittelring
1 Stk. Drehkappe
1 Stk. Kolbeneinheit
1 Stk. Kappendichtung
1 Stk. Klippbuchse mit Klipp

Detailierte Beschreibung der Einzelteile:
Muc107 Messingröhrchen:
Passend zu: Kolbenfüller München - Kappe
- Drehteil aus Messing
- mit stufenförmiger Verjüngung.
Made in Germany
Muc108 Messingröhrchen:
Passend zu: Kolbenfüller München - Schaft
- Drehteil aus Messing
- mit Innengewinde zum Einschrauben der Kolbeneinheit
Made in Germany

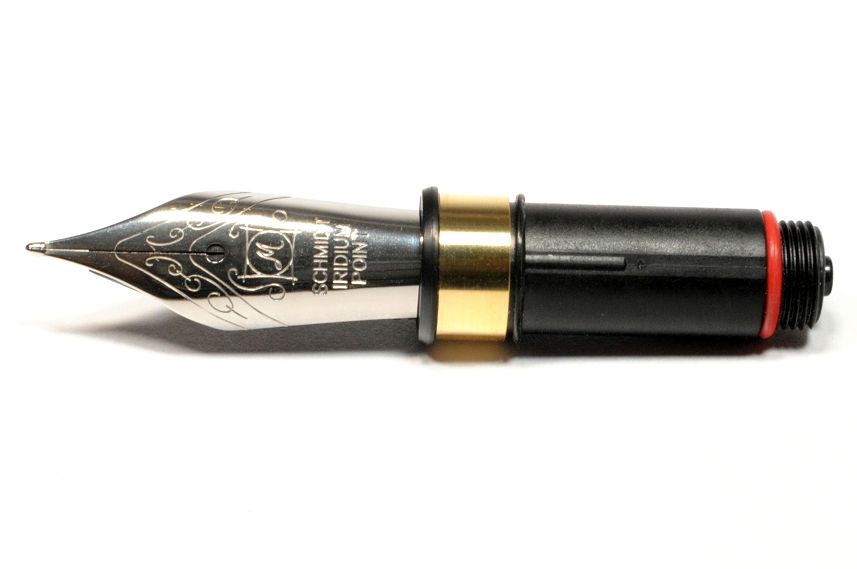

DSC_0014a Schreibeinheit:
Passend zu: Kolbensystem für Kolbenfüller München.
Edelstahlfeder in der Strichbreite M, montiert in doppelt gedichtetem Tintenleitsystem, zum Einschrauben in das Kolbensystem.
Die Schreibeinheit ist bei der Lieferung bereits im Kolbensystem montiert und sollte nicht unnötig demontiert/montiert werden um die Dichtungen nicht zu beschädigen.

Made in Germany
Muc101 Griffstück:
Passend zu: Kolbenfüller München
Material: Edelstahl
Oberfläche: Seidenmatt
- mit verjüngter Griffmulde für sicheren Halt
- mit Sichtöffnung zur Kontrolle der Tintenfarbe bzw. des Tinten-Füllstandes
- mit 3-fach Gewinde zur sicher Aufnahme der Füller-Kappe mit nur einer Umdrehung
- mit Innengewinde zum Aufschrauben auf das Kolbensystem
Made in Germany

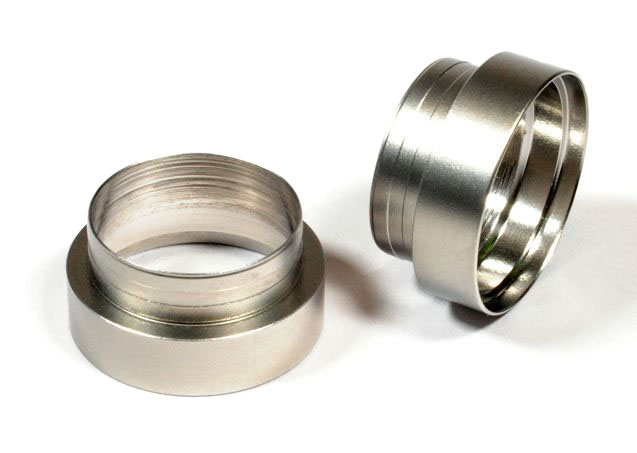

Muc104 Mittelring:
Passend zu: Kolbenfüller München
Material: Edelstahl
Oberfläche: Seidenmatt
Made in Germany
Muc103 Drehkappe:
Passend zu: Kolbenfüller München
Material: Edelstahl
Oberfläche: Seidenmatt
Made in Germany
DSC_0034aa Kolbeneinheit:
- mit Gewinde zur Aufnahme der Schreibfeder mit doppelt gedichtetem Tintenleitsystem,
- zum Aufziehen der Tinte
- mit Sichtfenster
Der Kolben ist in einer "Knarre" gelagert, damit die Kolbeneinheit beim Aufziehen nicht überdreht werden kann.
Made in Germany
Muc106 Kappendichtung:
Passend zu: Kolbenfüller München
- zur Aufnahme des Griffstückes
- mit 3-fach Innengewinde zur sicheren Aufnahme der Füller-Kappe mit nur einer Umdrehung
- mit Sockel zur Befestigung der Klippbuchse mit Klipp
Material: POM
Made in Germany
Muc102 Klipp:
1 Stk. Klippbuchse mit vormontiertem Klipp
Edelstahl mit seidenmatt Oberfläche.
Passend zu: Kolbenfüller München
Der Klipp ist in der Klippbuchse durch eine Stahlfeder beweglich gelagert.
Made in Germany
Anleitung-PDF-Video

Bauanleitung für Kolbenfüller München:
als PDF-Dokument

Sonstige Anleitungen:
VIDEO - Kolbenfüller München mit Tinte befüllen
VIDEO - Schreibeinheit austauschen
VIDEO - Hochglanzlackierung auf Schreibgeräten
